Funktion:

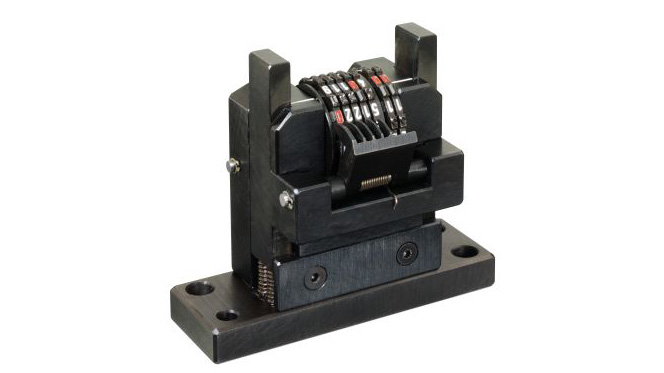

- Prägewerkzeug mit verstellbaren Zahlenrädern.
- Durch eine mechanische Schalteinheit werden die Zahlenräder bei jedem Pressvorgang um eine Stelle hochgezählt.
Anwendung:
- Prägen von Seriennummern im Fertigungsprozess.
Einbaulage:
- Vorzugsweise im Werkzeugoberteil.
- Schräglagen bis 7° in allen Richtungen möglich
Einsatzergebnisse:
- Hubzahlen: 266 Hübe pro min( Kurzhübe )
- Aufsetzgeschwindigkeit des Prägestempels: 260 mm pro sek
- Aufsetzgeschwindigkeit der Zahlenräder: 190 mm pro sek
Werkstoffe (Beispiele):
- Trip 700
- X-IP
- H 320 LA
- DC 04
- AA 6016
